一、風機應用領域

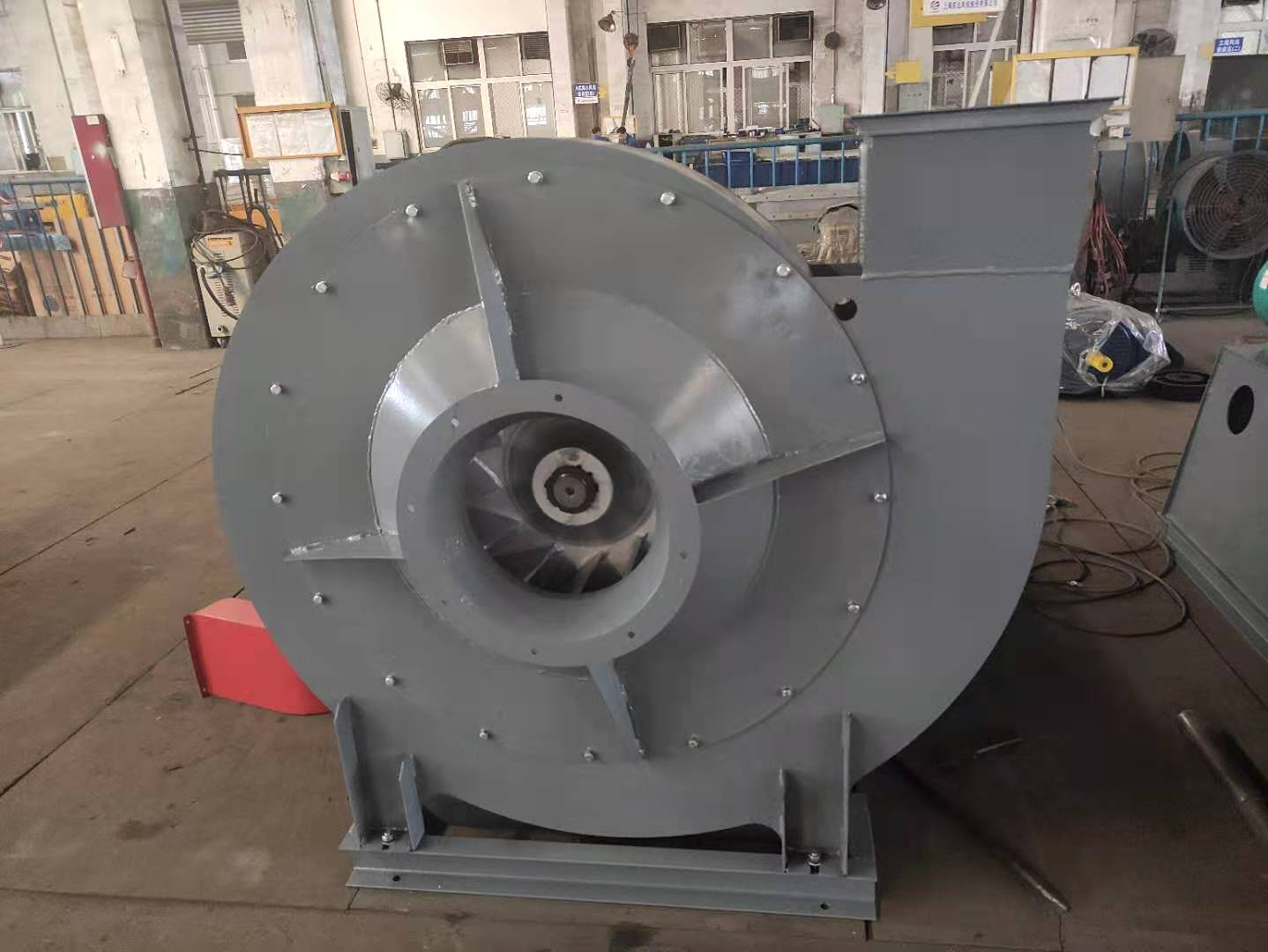

SYDF09型高壓離心風機，專為化鐵爐設計，可滿足1L/h、2L/h、3L/h、5L/h及7L/h熔化率化鐵爐的鼓風需求。此外，它還適用于各類熔爐和鍛冶爐的鼓風，以及無腐蝕、不自燃且不含粘性物質的氣體輸送。確保輸送介質溫度不超過80℃，且其中塵土和硬質細顆粒含量不超過150g/。

二、風機類型與結構

SYDF09風機采用單吸入設計，并可配置為右旋或左旋兩種旋轉方向。從電動機一端正視，葉輪順時針旋轉的稱為右旋風機，逆時針旋轉的則為左旋風機。風機的出口位置以機殼出風口的角度來標示，包括0º、90º和180º三種角度可選。若需特殊機號或角度，請與我們聯系。

此外，風機的傳動方式也有兩種選擇：A式為電動機與風機直接聯接，而D式則通過彈性聯軸器進行直聯傳動。


三、風機主要部件結構特點

SYDF09型高壓離心風機的主要組成部分包括機殼、葉輪、進氣箱和傳動系統等。這些部件的結構特征和設計特點，共同保證了風機的性能和適用性。
SYDF09型高壓離心風機的主要構成部分涵蓋葉輪、機殼、進風口、調節門與傳動系統，以及機座等關鍵元件。這些部件的精妙設計與結構特點，共同鑄就了風機的卓越性能與廣泛適用性。

1. 葉輪設計：葉輪的形狀依據高效前向風機理論進行精心打造。經過靜、動平衡校正，確保其運轉平穩且可靠。

2. 機殼構造：機殼采用普通鋼板焊接而成，整體呈蝸形，設計簡約而實用。

3. 進風口設計：進風口采用收斂式流線型整體結構，通過螺栓與前蓋板組進行穩固連接。

4. 調節門功能：調節門位于進風口前，用于靈活調節風機的流量大小。其軸向安裝方式使得調節過程既便捷又高效，調節范圍從90º(全閉)到0º(全開)。

5. 傳動系統：傳動組包含主軸、軸承箱、滾動軸承和聯軸器等關鍵部件。主軸采用優質鋼精制而成，確保其耐用性。D式風機則配備了滾動軸承和油冷整體軸承箱，同時軸承箱上設有油標，便于監控潤滑情況。選用46號機械油進行潤滑，加油量需遵循油位標志的指引。

四、風機的性能選擇與應用

在選用本型風機時，需注意以下事項：

1. 在設計和使用過程中，用戶應根據所需流量和壓力，從性能表中選定適當機號并選用相應功率的電動機。當然，用戶也可以選擇其他型號的電動機，但需確保其轉數和功率與性能表中的數據相匹配，并在訂貨時予以注明。

2. 性能表中列出的每一轉速的性能，都是將最高效率90%范圍內的性能均勻劃分為七個性能點。用戶在訂貨時，應嚴格按照性能表進行選擇。

3. 風機出廠時的合格品性能，在給定流量下的壓力值偏差不超過±5%。

4. 若實際使用條件與給定條件存在差異，性能計算需遵循以下公式：
   ① 當密度ρ和轉速n發生變化時，換算公式為：

② 若轉速n、大氣壓力Pa和氣體溫度t發生變化，換算公式為：

5. 在性能表中，所需功率的計算公式為：N=Q×P×η×η1×K。其中，Q代表流量（以立方米/時為單位），P代表壓力（以帕斯卡為單位），η表示風機壓力效率，η1為機械效率，而K則是電動機貯備系數。在選擇機械效率和電動機貯備系數時，需分別參照表2和表3進行。對于傳動方式，若采用電動機直聯傳動，則機械效率η1可直接選用表中給出的值。
   1.00
   直聯傳動方式下的機械效率

采用聯軸器直聯傳動時，機械效率η1可直接選用1.00。這是因?yàn)橹甭?lián)傳動具有較高的效率，能夠確保能量的有效傳遞。
3. 三角皮帶傳動
采用三角皮帶傳動時，機械效率會受到一定影響。與直聯傳動相比，這種傳動方式需要額外的皮帶和皮帶輪等部件，這些部件在傳遞能量時會產生一定的摩擦損失。因此，在實際應用中，需要根據具體情況評估三角皮帶傳動的機械效率。
. 表3 軸功率與電機容量貯備系數K的關系

接下來，我們討論流量過多或不足時的處理措施。在實際使用過程中，流量問題往往不可避免，這通常與管網中的阻力變化有關。例如，流量逐漸減少或突然減少，可能是由于管網堵塞所致。此外，在風機新安裝并開始運轉時，也可能出現流量過大或不足的情況，這可能與多種因素有關，如設計不當、安裝錯誤等。
管網阻力實際值與計算值差異顯著。

通常，管網的特征可以用方程式P=μQ2來描述，其中μ代表阻力系數。在實際情況中，如果測得的μ值小于計算值，那么流量會相應地增加；反之，若實際測量的μ值大于計算值，則流量會減少。
② 未充分考量風機自身全壓值偏差△P的影響。
若風機實際全壓呈現正偏差，那么流量將有所提升；相反，若全壓為負偏差，則流量會相應減少。
當風機新裝后開始運行，或在使用時出現流量異常過大或過小的情況，可嘗試采用以下方法之一進行調整。
① 通過調節節流裝置的啟閉來控制流量。
② 改變風機的轉數來增減流量，但需注意轉數不得超過性能表中該機號的最大轉速限制。因?yàn)轱L(fēng)機的流量Q、全壓P、主軸轉數n以及軸功率N之間存在密切關系。
③ 替換為壓力較高或較低的新風機，從而實現對流量的增減。
④ 調整管網阻力系數μ，以減少或增大流量。

五、風機的安裝、調試與試運行

在安裝風機時，需要確保其穩固性，以防止在運行過程中出現晃動或移位。此外，對風機進行必要的調整也是至關重要的，這包括了對節流裝置的啟閉、風機的轉數以及管網阻力系數的合理設置。在完成安裝和調整后，必須進行試運轉，以確保風機能夠平穩、高效地運行。
1．安裝前檢查
在安裝風機前，必須對風機的各個部件進行全面細致的檢查。這包括確認機件是否完整無缺，葉輪與機殼的旋轉方向是否保持一致，各部件之間的聯接是否緊密牢固，以及葉輪、主軸、軸承等主要機件是否有損傷或缺陷。同時，還需檢查傳動組是否靈活可靠。一旦發現任何問題，應立即著手進行修復和調整。

2．安裝時的注意事項
在安裝過程中，應特別留意機殼內部是否殘留有工具或雜物，以確保內部清潔。為了防止結合面生銹，減少拆卸時的困難，可以在這些部位涂抹適量的潤滑脂或機械油。當風機與地基或進出風管道進行聯接時，應調整至自然吻合的狀態，避免強行聯接或加重風機的負擔。同時，還要確保風機處于水平位置，以保證其穩定運行。

3．安裝要求與試撥動
安裝時必須嚴格按照?qǐng)D紙所示的位置與尺寸進行操作，特別要注意進風口與葉輪之間的軸向和徑向間隙尺寸的精確性，以確保風機的高效運行。對于D式風機的安裝，應保證風機主軸的水平位置與電動機軸的同軸度，并遵循彈性聯軸器的安裝技術要求。安裝完成后，應試撥動傳動組，檢查是否有過緊或碰撞現象，并進行必要的調整。

4．風機的試運轉
在完成全部安裝并經過總檢合格后，方可進行風機的試運轉。為防止電動機因過載而燒毀，建議在啟動和試運轉時，先在無載荷（即關閉管道中的閘門）的情況下進行。如果一切正常，再逐步打開閘門，進行滿載荷的正常工況下的連續運轉試驗。新安裝的風機試運轉時間應不少于2小時，修理安裝后的試運轉時間應不少于半小時。在運轉過程中，應嚴格控制電動機的額定值，以確保其安全穩定運行。

六、風機的操作與維護

在啟動風機之前，必須做好充分的準備工作。首先，要確保管道閘門或風機調節門處于關閉狀態。接下來，仔細檢查風機各部件的間隙尺寸，確認轉動部分與固定部分之間是否存在碰撞或摩擦。同時，要查看軸承箱的油位是否處于最低與最高油位之間，以保障潤滑效果。此外，電器線路及儀表的檢查也不可忽視，確保一切正常。最后，為避免在葉輪半徑方向或聯軸器、皮帶輪附近發生危險，這些區域不允許站人，因此需加裝安全罩進行保護。

啟動風機后，需觀察其達到正常轉速的情況，并逐漸打開調節門至規定負荷。在運轉過程中，要監控軸承溫度，確保其不超過周圍環境溫度40℃，表溫不高于80℃，同時軸承部位的均方根振動速度不得大于6.3mm/s。如發現風機出現劇烈震動、撞擊或軸承溫度迅速上升等異常情況，必須立即緊急停車，查明原因并采取相應措施。

七、風機的維護

為了確保風機的長期穩定運行，必須重視對其的維護工作。通過有效的維護，可以預防風機及電機等方面的自然故障，從而充分發揮設備的效能，延長其使用壽命。
風機維護工作注意事項：
（1）必須確保風機設備處于完全正常狀態后方可進行運轉。
（2）若風機設備經過檢修后重新啟動，務必細心觀察各部位是否正常。
（3）定期對風機及氣體輸送管道內部進行清理，特別是葉片處的積塵和污垢，以防止生銹。通常，每使用1000小時后應進行一次檢查，每年進行一次大修。
（4）為保障人身安全，風機的維護工作必須在設備停車后進行。
2. 風機正常運轉時的注意事項
（1）若發現流量超過使用需求，或短期內流量需求減少，可通過調節閘進行靈活調整，確保使用效果。
（2）定期檢查軸承箱油標的靈敏度，以監測潤滑狀況。
（3）在風機啟動、停止或運行過程中，若出現異常情況，應立即停機檢查。對于檢查中發現的小問題，應迅速查明原因并采取措施解決；若出現大問題，則應立即停車進行全面檢修。
（4）潤滑油更換頻率為每1~3個月一次，同時確保每次檢修后都進行更換。

八、風機常見故障及其成因

1. 風機劇烈震動
   可能原因包括：
   （1）風機軸與電機軸不平行，或皮帶與軸槽錯位（聯軸器裝歪）。
   （2）機殼或進風口與葉輪發生磨擦。
   （3）基礎剛度不足或不夠牢固。
   （4）葉輪鉚釘松動，或葉輪本身變形。
   （5）葉輪軸盤孔與軸配合松動，以及聯軸器螺栓松動。
   （6）機殼、軸承座與支架、軸承座與軸承蓋等聯接處的螺栓松動。
   （7）風機進、出管道安裝不當，導致共震現象。
   （8）葉片積塵、污垢，或葉片磨損、葉輪變形、軸彎曲等，使轉子失去平衡。
2. 軸承溫升過高
   可能原因包括：
   （1）軸承箱震動劇烈。
   （2）潤滑油質量不佳，如變質、含有雜質或填充量不足。
   （3）軸承箱蓋、座聯接螺栓的緊力不當，可能過大或過小。
   （4）軸與滾動軸承安裝時出現歪斜，導致前后兩軸承不同心。
   （5）滾動軸承本身?yè)p壞，或軸發生彎曲變形。
3. 電動機電流過大或溫升過高
   可能的原因包括：
   （1）開車時未關閉進、出氣管道閘門。
   （2）電動機輸入電壓低、電源單向斷電或電動機轉速異常增大。
   （3）受軸承箱劇烈震動的影響。
   （4）主軸轉速超過其額定值。
   （5）風機輸送的氣體密度過大或溫度過低，導致壓力過大。
   （6）聯軸器連接不正，皮圈過緊或間隙不均勻。

九、訂貨須知

在訂購風機時，請務必明確提供以下信息：風機的機號、轉速、風量、壓力，以及風機進口的條件（包括壓力和溫度）。此外，還需指明出風口的角度、旋轉方向。用戶也可根據自己的需求，提出希望選用的電機型號、功率和轉速等。如有任何特殊要求，請務必在訂貨時予以說明。
